Panduan Lengkap Memilih PLC yang Tepat

Folks Automation - Cara memilih PLC yang Tepat

Pemilihan Programmable Logic Controller (PLC) bukan sekadar membeli perangkat keras, melainkan investasi pada jantung efisiensi produksi Anda. Sebagai penyedia solusi yang telah menangani ratusan integrasi sistem di berbagai sektor mulai dari manufaktur makanan hingga pengolahan air limbah kami memahami bahwa kesalahan dalam menentukan kapasitas PLC berujung pada dua hal: pembengkakan biaya (over-spec) atau kegagalan sistem saat ekspansi (under-spec).

Artikel ini akan mengupas tuntas jenis-jenis PLC berdasarkan kapasitasnya untuk membantu Anda, para engineer, dalam mengambil keputusan teknis yang presisi.

Memahami “Kapasitas” PLC Melalui Analogi Sederhana

Sebelum masuk ke klasifikasi tipenya, kita perlu tahu dulu apa yang mendasari batasan kapasitas pada sebuah PLC. Di dunia industri, kapasitas PLC tidak diukur dari ukuran fisik perangkatnya, melainkan dari tiga parameter teknis utama berikut ini:

  1. Jumlah I/O (Input/Output)

Ini adalah jumlah kabel fisik dari komponen lapangan yang bisa masuk ke PLC. Input itu komponen yang kirim data ke PLC (seperti sensor suhu, tombol start, atau sakelar batas). Output itu komponen yang digerakkan oleh PLC setelah menerima data tadi (seperti motor listrik, lampu indikator, atau katup hidrolik). PLC kapasitas mikro cuma bisa nampung belasan kabel I/O, sedangkan PLC skala besar bisa mengontrol ribuan kabel sekaligus.

  1. Kapasitas Memori (KB/MB)

Sama seperti komputer, memori di PLC dipakai untuk menyimpan baris program (logika Ladder Diagram) dan data operasional pabrik. Kalau tugas PLC cuma menyalakan pompa air saat tangki kosong, memori beberapa Kilobyte (KB) sudah lebih dari cukup. Tapi, kalau programnya sudah melibatkan perhitungan matematika rumit, seperti mengatur kestabilan suhu pakai rumus PID atau mencatat riwayat eror mesin (data logging), lu wajib pakai PLC dengan memori hitungan Megabyte (MB).

  1. Kecepatan Proses (Scan Time)

PLC itu bekerja secara berulang: baca data sensor, jalankan program, lalu kirim perintah ke mesin. Waktu yang dibutuhkan untuk menyelesaikan satu siklus ini disebut Scan Time (satuannya milidetik/ms). Semakin besar kapasitas prosesor sebuah PLC, semakin cepat dia mengambil keputusan. Di industri kritis seperti kilang minyak, kecepatan ini krusial banget telat beberapa milidetik saja merespons pipa bocor, akibatnya bisa fatal.

1. Micro PLC (Kapasitas Kecil)

Micro PLC ini bisa dibilang sebagai “kuda beban” untuk sistem mekanis tunggal atau aplikasi mandiri (stand-alone). Kalau Anda punya sistem yang kerjanya repetitif, tidak butuh banyak sensor, dan tidak perlu kirim data rumit ke server pusat, tipe inilah pilihan paling ekonomis.

Karakteristik Teknis & Detailnya: :

Jumlah I/O: Kapasitasnya mentok di angka 32 hingga 64 titik I/O. Artinya, total gabungan antara tombol, sensor, lampu indikator, dan motor yang bisa Anda hubungkan ke PLC ini sangat terbatas. Kalau proyek Anda berkembang dan butuh sensor tambahan melebihi angka itu, Anda tidak bisa sekadar menambah modul, melainkan harus mengganti unit.

Desain Berbentuk Brick (Kompak): Istilah brick ini dipakai karena bentuk fisiknya yang menyatu seperti batu bata. CPU, power supply, dan terminal kabel I/O sudah tertanam di satu sasis yang sama. Keuntungannya, ukurannya ringkas dan hemat tempat di dalam panel box. Kekurangannya, kalau ada satu terminal I/O yang rusak atau jebol karena short circuit, Anda sering kali harus memperbaiki atau mengganti seluruh unit PLC-nya.

Kapasitas Memori yang Minimalis: Memorinya tergolong kecil, biasanya di bawah 20 KB. Kapasitas segini cuma aman untuk mengeksekusi instruksi logika dasar (Ladder Diagram sederhana) seperti fungsi timer, counter, interlok (interlocking), dan sedikit operasi matematika dasar. Jangan harap Anda bisa memasukkan visualisasi grafik atau algoritma kontrol yang panjang di sini.

Penggunaan Ideal:

PLC tipe ini sangat pas ditaruh di mesin-mesin manufaktur skala kecil yang kerjanya fokus pada satu tugas spesifik. Ada 3 Contoh nyatanya:

  1. Mesin Pengemas Otomatis (Packaging): Mengatur jalannya plastik kemasan, mendeteksi posisi potong pakai sensor photocell, dan mengaktifkan pisau pemotong.
  2. Kontrol Pompa Sederhana: Mengatur sistem pengisian tangki air berdasarkan level sensor (kosong atau penuh) secara bergantian (duty-cycle antara pompa A dan pompa B).
  3. Sistem Konveyor Pendek: Mengatur motor konveyor untuk jalan ketika ada barang lewat dan otomatis berhenti jika konveyor kosong dalam waktu beberapa menit.

2. Small PLC (Kapasitas Menengah Bawah)

Tipe ini merupakan jenis yang paling sering kami temukan di lapangan. Alasannya sederhana: Small PLC menawarkan keseimbangan yang sangat baik antara efisiensi biaya (budget-friendly) dan fleksibilitas fungsionalitas untuk skala industri.

3 Karakteristik Teknis & Detailnya:

  1. Jumlah I/O (Input/Output): Mampu menangani antara 64 hingga 256 titik I/O. Dengan kapasitas sebesar ini, Anda tidak hanya bisa menghubungkan komponen digital sederhana (seperti tombol on/off), tetapi juga mulai bisa mengintegrasikan banyak sensor analog seperti sensor tekanan (pressure transmitter) atau sensor berat (load cell).
  2. Mendukung Modul Ekspansi: Berbeda dengan Micro PLC yang kaku, Small PLC memberikan ruang untuk berkembang. Jika di kemudian hari lini produksi Anda ditambah beberapa sensor atau aktuator baru, Anda cukup membeli modul ekspansi tambahan (I/O expansion module) dan memasangnya di samping CPU utama tanpa perlu membongkar seluruh sistem yang sudah ada.
  3. Kemampuan Komunikasi Jaringan: Sudah dilengkapi port komunikasi bawaan, seperti Ethernet (RJ45) atau RS-485. Fitur ini sangat krusial karena memungkinkan PLC untuk saling bertukar data dengan HMI (Human Machine Interface) sebagai layar monitor operator, terhubung ke Inverter/VFD untuk mengatur kecepatan motor, atau bahkan diintegrasikan ke jaringan lokal pabrik.

Penggunaan Ideal:

Small PLC menjadi andalan untuk sistem otomasi yang membutuhkan akurasi dan monitoring data, namun belum sekonstruksif pabrik raksasa. 3 Contoh aplikasinya meliputi:

  1. Otomasi Lini Produksi Kecil: Mengatur urutan kerja mesin pengisian cairan ke dalam botol (filling & capping machine) yang dilengkapi dengan sensor pengecekan kualitas produk eror.
  2. Kontrol Lift (Elevator): Mengelola logika pergerakan kabin lift, membaca sensor posisi lantai, mendeteksi sensor berat muatan, hingga mengatur buka-tutup pintu otomatis secara aman.
  3. Sistem HVAC (Heating, Ventilation, and Air Conditioning) Gedung: Mengontrol kerja chiller dan pompa sirkulasi udara berdasarkan input dari puluhan sensor suhu ruangan demi menjaga efisiensi energi gedung.

3. Medium PLC (Kapasitas Menengah Atas)

Bagi perusahaan yang mulai menerapkan Data Logging dan integrasi terpusat antar-mesin, Medium PLC adalah standar minimum yang kami sarankan. Di level ini, PLC tidak lagi sekadar menyalakan atau mematikan mesin, melainkan bertindak sebagai otak koordinasi utama dalam satu area produksi.

3 Karakteristik Teknis & Detailnya :

  1. Jumlah I/O (Input/Output): Sanggup mendukung hingga 2.048 titik I/O. Kapasitas masif ini memungkinkan Anda untuk mengendalikan ratusan instrumen sekaligus dalam satu sistem terintegrasi, baik yang tersebar di area lokal maupun yang menggunakan jaringan Remote I/O.

  2. Struktur Modular Berbasis Rack atau Backplane: Berbeda dengan tipe kecil yang berbentuk kotak tunggal, Medium PLC menggunakan arsitektur modular. Komponennya terpisah-pisah ke dalam slot-slot khusus pada sebuah rack/backplane. Fleksibilitas ini membuat Anda bebas mencampur dan mencocokkan berbagai jenis modul sesuai kebutuhan proyek—mulai dari Modul Analog presisi tinggi, Modul High-Speed Counter untuk membaca encoder motor, hingga Modul Komunikasi khusus.
  3. Prosesor Responsif & Kontrol Kompleks: Dibekali prosesor tangguh dengan kecepatan eksekusi yang sangat tinggi. Performa ini sangat dibutuhkan untuk menangani perhitungan matematika kompleks, kalkulasi PID Loop Control (untuk stabilitas suhu, tekanan, dan aliran fluida), hingga sinkronisasi gerakan motor servo yang membutuhkan presisi tinggi.

Penggunaan Ideal di Lapangan

Medium PLC menjadi pilihan utama pada industri proses yang membutuhkan kontrol variabel kontinu dan pengawasan data secara real-time. Contoh aplikasinya:

  1. Pabrik Pengolahan Kimia: Mengatur komposisi pencampuran bahan baku cair secara presisi dengan memproses data dari puluhan flow meter analog, sekaligus mengontrol katup proporsional melalui kalkulasi PID yang ketat.
  2. Sistem Manajemen Energi (Energy Management System): Memonitor konsumsi daya listrik, beban transformator, dan mengatur pembagian beban (load shedding) pada fasilitas industri besar secara otomatis demi efisiensi biaya.
  3. Kontrol Mesin CNC dan Manufaktur Kompleks: Mengoordinasikan pergerakan multi-axis pada mesin produksi besar, membaca umpan balik posisi dari encoder, dan memastikan setiap gerakan mekanis berjalan sinkron tanpa jeda.

4. Large PLC (Kapasitas Besar/High-End)

Jika Micro dan Medium PLC menangani mesin individual atau lini produksi lokal, Large PLC adalah “otak pusat” atau monster yang mengendalikan seluruh ekosistem pabrik (plant-wide control) atau proses yang sangat kritis. PLC kelas atas ini dirancang untuk arsitektur otomasi yang kompleks, terdistribusi, dan menuntut reliabilitas mutlak tanpa toleransi terhadap downtime.

3 Karakteristik Teknis & Arsitektur Mendalam:

  1. Kapasitas I/O Raksasa & Fleksibilitas Remote I/O: Mampu menangani lebih dari 2.048 hingga puluhan ribu titik I/O. Pada skala ini, kabel tidak lagi ditarik langsung ke panel pusat. Large PLC memanfaatkan arsitektur Remote I/O atau Distributed I/O menggunakan jaringan industri berkecepatan tinggi seperti PROFINET, EtherNet/IP, atau Modbus TCP. Modul I/O ditempatkan di berbagai area lapangan (field), lalu datanya dikirim ke CPU utama hanya melalui satu jalur kabel komunikasi.
  2. Sistem Redundansi Mutlak (Hot Standby): Ini adalah fitur wajib di industri kritis. Large PLC mendukung konfigurasi CPU ganda (Primary dan Secondary). Kedua CPU menjalankan program secara sinkron dalam hitungan milidetik. Jika CPU utama mengalami kegagalan (hardware crash, kegagalan daya), CPU cadangan akan mengambil alih kendali (bumpless transfer) kurang dari 10-50 ms tanpa mengganggu proses produksi yang sedang berjalan sedikit pun.
  • Kapasitas Memori & Pemrosesan Data Masif: Memiliki memori program hingga puluhan Megabyte (MB)—angka yang sangat besar untuk ukuran kode instruksi logika. Pemrosesannya didukung oleh processor multi-core dengan scan time yang sangat cepat (di bawah 1 milidetik untuk ribuan instruksi). Memori besar ini digunakan untuk menyimpan algoritma PID (Proportional-Integral-Derivative) tingkat lanjut, manajemen resep (recipe management) multi-produk, serta penyimpanan data diagnostik (historian data).
  1. Integrasi Tingkat Tinggi (OT-to-IT Convergence): Large PLC bertindak sebagai jembatan antara area produksi (Operational Technology) dan sistem manajemen perusahaan (Information Technology). PLC ini memiliki port komunikasi bawaan yang mendukung protokol IoT dan enterprise seperti OPC UA, MQTT, dan database SQL, memudahkan komunikasi langsung ke sistem SCADA, MES (Manufacturing Execution System), hingga ERP (SAP).

Penggunaan Ideal & Contoh Riil di Industri:

Large PLC tidak digunakan untuk aplikasi sederhana karena biaya investasinya yang tinggi. PLC ini hanya diimplementasikan pada industri dengan risiko kerugian finansial atau keselamatan yang masif jika terjadi kegagalan sistem:

  • Industri Minyak & Gas (Oil & Gas): Digunakan pada sistem ESD (Emergency Shutdown System) dan F&G (Fire and Gas System) di kilang minyak, di mana kesalahan logika atau keterlambatan respon milidetik bisa berakibat fatal pada keselamatan jiwa dan lingkungan.
  • Pembangkit Listrik (Power Plant): Mengendalikan sinkronisasi turbin, sistem proteksi generator, dan distribusi beban listrik yang membutuhkan kalkulasi matematis kompleks secara real-time.
  • Pabrik Otomotif Skala Besar: Mengkoordinasikan ratusan robot lengan (robotic arms) di lini perakitan (assembly line), pengelasan (welding), dan pengecatan (painting) agar sinkron dalam satu ketukan waktu.
  • Pengolahan Air & Limbah (WTP / WWTP) Skala Kota: Mengatur ratusan pompa, katup (valves), dan sensor kimia yang tersebar di area seluas beberapa hektar.

Contoh Hardware Populer di Pasar:

  • Siemens: SIMATIC S7-1500 (Varian High-End / R-H Redundant)
  • Rockwell Automation (Allen-Bradley): ControlLogix 5580 Series
  • Schneider Electric: Modicon M580 (ePAC dengan Ethernet bawaan pada backplane)

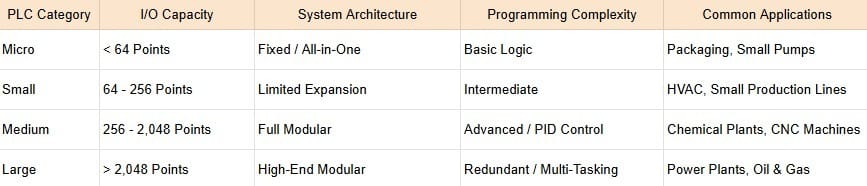

Tabel Perbandingan Cepat

Folks Automation - Cara Memilih PLC yang Tepat

Study Case: Transformasi Efisiensi Pabrik Minuman Ringan

Seorang klien kami awalnya menggunakan Small PLC untuk mengontrol mesin pengisian botol tunggal. Masalah muncul ketika mereka menambah unit Capping (penutup botol) dan Labeling yang ingin diintegrasikan dalam satu laporan produksi otomatis.

Masalah: Small PLC yang ada sudah penuh (I/O habis) dan memori tidak cukup untuk menampung instruksi komunikasi data ke server pusat (IIoT).

Solusi Kami: Kami melakukan upgrade ke Medium PLC dengan sistem modular.

  • Keuntungan: Kapasitas I/O kini masih tersisa 30% untuk ekspansi tahun depan.
  • Hasil: Sinkronisasi antar mesin menjadi lebih presisi, mengurangi error rate pemasangan tutup botol sebesar 15%, dan data produksi bisa dipantau secara real-time dari kantor pusat.

Mengapa Kapasitas Bukan Satu-satunya Penentu?

Berdasarkan pengalaman kami di industri otomasi, memilih PLC hanya berdasarkan kalkulasi jumlah I/O (Input/Output) adalah kesalahan pemula yang fatal. Jumlah port yang banyak tidak ada artinya jika performa otak prosesor, ketahanan fisik, dan ekosistem dukungannya tidak mampu mengimbangi kebutuhan sistem secara keseluruhan. Berikut adalah tiga parameter kritis yang wajib Anda pertimbangkan selain kapasitas I/O:

1. Scan Time & Kecepatan Eksekusi (The Processor Power)

Scan time adalah waktu yang dibutuhkan oleh CPU PLC untuk membaca status input fisik, mengeksekusi baris logika program, dan memperbarui status output (Read Inputs $\rightarrow$ Execute Program $\rightarrow$ Write Outputs).

  • Kasus Riil: Bayangkan sebuah mesin packaging berkecepatan tinggi (high-speed rotary wrapper) yang memproduksi 1.200 kemasan per menit. Sensor pendeteksi posisi kemasan hanya aktif selama beberapa milidetik.
  • Jika Anda menggunakan PLC kapasitas besar tapi memiliki scan time lambat (misal 15–20 ms), PLC akan melewatkan (miss) sinyal dari sensor tersebut karena jeda pembacaannya terlalu lama. Untuk memahami lebih dalam bagaimana komponen internal memproses sinyal ini, Anda bisa baca panduan lengkap kami tentang Jenis-jenis PLC berdasarkan kapasitas. Hasilnya? Kemasan rusak atau cacat produksi.
  • Wawasan Taktis: Untuk aplikasi presisi dan kecepatan tinggi (seperti motion control, sinkronisasi servo, atau mesin printing), Anda membutuhkan PLC dengan prosesor kuat yang memiliki scan time di bawah 1–2 milidetik, meskipun varian PLC tersebut hanya memiliki jumlah I/O bawaan yang sedikit. Kecepatan pemrosesan jauh lebih mahal daripada sekadar menambah jumlah I/O.

2. Ketahanan Lingkungan Ekstrem (Industrial Environment Rating)

Kapasitas memori masif dan ribuan I/O akan menjadi rongsokan dalam hitungan hari jika PLC ditempatkan di lingkungan kerja yang keras tanpa perlindungan yang sesuai. Panel kontrol di pabrik bukanlah ruang server IT yang dingin dan bersih.

  • Faktor Fisika & Kimia: Anda harus memeriksa peringkat IP (Ingress Protection), ketahanan terhadap getaran tinggi (satuan G), kelembapan, serta rentang suhu operasional PLC (misalnya, standar industri menuntut kestabilan pada suhu -20°C hingga 60°C).
  • Kasus Riil: PLC yang dipasang di area heavy industries seperti pabrik semen (berdebu pekat dan abrasif), pabrik pengolahan makanan (area lembap dan sering disemprot air/zat kimia untuk sterilisasi), atau dekat mesin stamping baja (getaran konstan yang kuat) memerlukan spesifikasi khusus seperti conformal coating pada papan sirkuitnya untuk mencegah korosi dan short circuit.

3. TCO (Total Cost of Ownership) & Ketersediaan Ekosistem (Spare Part & Support)

Membeli PLC bukan cuma urusan transaksi satu kali selesai, melainkan investasi jangka panjang untuk 10 hingga 20 tahun ke depan. Jangan pernah tergiur PLC murah atau berspesifikasi tinggi dari merk yang tidak jelas.

  • Biaya Tersembunyi Downtime: Jika sebuah pabrik berhenti beroperasi (downtime) hanya karena satu modul PLC rusak dan tidak ada spare part pengganti yang siap hari itu juga, kerugian finansialnya bisa mencapai ratusan juta per jam.
  • Parameter Evaluasi Ekosistem: Sebelum menentukan tipe PLC, jawab tiga pertanyaan ini: Apakah distributor lokal menyetok spare part tipe ini secara reguler? Seberapa mudah menemukan engineer lokal yang menguasai software pemrogramannya? Apakah vendor menyediakan dukungan teknis (technical support) 24/7 jika terjadi system crash? Memilih merk populer dengan jaringan servis yang luas adalah jaminan keselamatan operasional pabrik Anda.

Kesimpulan

Mengetahui jenis-jenis PLC berdasarkan kapasitas adalah langkah awal untuk menciptakan sistem automasi yang tangguh. Mulailah dengan menghitung jumlah sensor dan aktor yang Anda miliki saat ini, lalu tambahkan margin 20% untuk kebutuhan masa depan.

Sebagai mitra automasi Anda, kami menyarankan untuk selalu berkonsultasi mengenai arsitektur sistem sebelum melakukan pembelian. PLC yang tepat akan menjadi aset, sementara PLC yang salah hanya akan menjadi beban teknis di masa depan.
