Dasar-Dasar PLC untuk Pemula: Panduan Lengkap dari Input hingga Output

Diagram how a PLC works showing Folks Automation FC100-B controller connecting inputs and outputs

FOLKSAUTOMATION.COM – Jika Anda baru memasuki dunia otomasi industri, Anda akan sering mendengar satu singkatan ini: PLC.

Meskipun terdengar teknis, konsepnya sebenarnya cukup sederhana. Berdasarkan kerangka yang Anda berikan, kami telah menyusun panduan lengkap tentang dasar-dasar PLC untuk pemula. Baik Anda seorang pelajar, teknisi, maupun pemilik bisnis yang ingin memodernisasi sistem dengan Folks Automation, panduan ini mencakup semuanya mulai dari “Mengapa” hingga “Bagaimana”.

Mengapa PLC Penting di Industri?

Dasar PLC Untuk Pemula
Dasar PLC Untuk Pemula

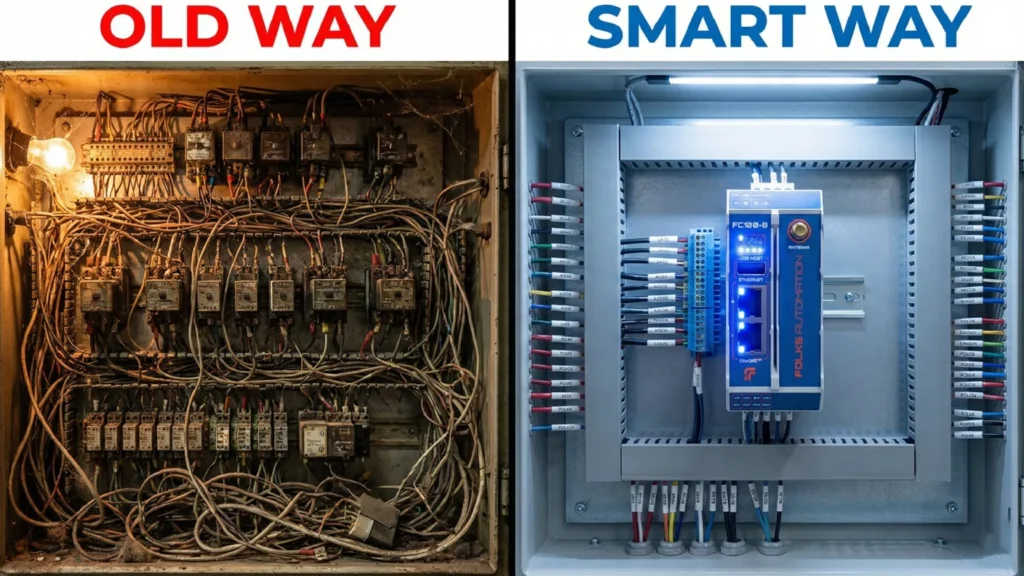

Infografik yang membandingkan relay logic yang rumit dengan PLC modern Folks Automation FC100-B

Sebelum masuk ke detail teknis, mari jawab pertanyaan utamanya: Mengapa kita membutuhkan PLC?

Sebelum PLC ada, pabrik menggunakan dinding penuh relay listrik untuk mengendalikan mesin. Jika ingin mengubah cara kerja mesin, Anda harus menyambung ulang ratusan kabel secara fisik. Ini mahal, lambat, dan berbahaya.

PLC (Programmable Logic Controller) mengubah semuanya karena:

  • Fleksibilitas – Logika bisa diubah lewat pemrograman, bukan dengan menyambung ulang kabel.
  • Keandalan – Tidak seperti komputer biasa, PLC dirancang tahan terhadap debu, panas, dan getaran.
  • Kecepatan – PLC memproses sinyal dalam hitungan milidetik, sehingga menjamin keselamatan dan efisiensi.

Konsep Dasar: “Otak Industri”

Untuk memahami dasar PLC bagi pemula, bayangkan PLC sebagai otak dari sebuah mesin.

Seperti otak manusia yang membutuhkan mata untuk melihat dan tangan untuk bergerak, PLC membutuhkan:

  • Perangkat Input – Untuk “melihat” dunia (sensor, saklar).
  • Perangkat Output – Untuk “bertindak” di dunia (motor, valve, lampu).
  • CPU – Untuk mengambil keputusan berdasarkan aturan yang Anda buat.

Kontroler modern seperti [Folks FC100-B] mengembangkan konsep ini lebih jauh dengan kemampuan IoT, sehingga “otak” ini juga dapat terhubung ke internet.

Cara Kerja PLC (Alur Input–Proses–Output)

Dasar PLC Untuk Pemula
Dasar PLC Untuk Pemula

Diagram alur kerja PLC Input–Process–Output dengan Folks FC100-B dan Remote IO

Cara kerja PLC bersifat linear dan logis. Berikut langkah-langkahnya:

  1. Monitoring – PLC memeriksa status semua sensor (Apakah tombol ditekan? Apakah tangki penuh?).
  2. Pengambilan Keputusan – CPU membaca logika program (misalnya, “Jika tangki penuh, hentikan pompa”).
  3. Aksi – PLC mengirim sinyal listrik ke perangkat output untuk menjalankan perintah.

Scan Cycle: Detak Jantung Otomasi

PLC tidak menjalankan program hanya sekali, tetapi terus-menerus dalam sebuah loop yang disebut Scan Cycle. Proses ini berlangsung sangat cepat—seringkali jauh di bawah 10 milidetik.

Tahapannya:

  1. Read Inputs – Mengambil snapshot kondisi semua sensor.
  2. Execute Program – CPU menjalankan logika ladder atau skrip.
  3. Write Outputs – CPU memperbarui perangkat fisik (menyalakan/mematikan motor).
  4. Housekeeping – PLC memeriksa kondisi internal dan komunikasi jaringan.

Contoh: Sistem Start/Stop Motor Sederhana

Mari kita lihat contoh nyata dasar PLC untuk pemula: konveyor.

  • Input – Tombol “Start” hijau dan tombol “Stop” merah yang terhubung ke [Remote IO FCIO Modules].
  • Logika – Saat tombol Start ditekan, bit memori internal menjadi ON. Jika tombol Stop ditekan, rangkaian terputus.
  • Output – PLC mengirimkan 24V DC ke kontaktor motor, dan konveyor mulai bergerak.

Bahasa Pemrograman PLC

Bagaimana cara kita “berbicara” dengan mesin ini? Ada beberapa bahasa standar yang ditentukan oleh IEC 61131-3:

  • Ladder Logic (LD) – Paling populer, tampilannya seperti diagram rangkaian listrik.
  • Structured Text (ST) – Mirip bahasa pemrograman (Pascal/C), cocok untuk perhitungan kompleks.
  • Function Block Diagram (FBD) – Menghubungkan blok-blok fungsi.

Di Folks Automation, FC100-B mendukung bahasa standar melalui Codesys, dan juga mendukung bahasa modern seperti Node-RED dan Python, sehingga lebih mudah dipelajari oleh generasi engineer baru.

Kesalahan Umum yang Sering Dilakukan Pemula

Belajar PLC memang menantang. Hindari kesalahan berikut:

  • Mengabaikan keselamatan – Jangan pernah hanya mengandalkan software untuk emergency stop. Selalu gunakan tombol E-Stop yang terhubung langsung secara hardware.
  • Kode terlalu rumit – Jaga logika tetap sederhana agar mudah ditelusuri dan diperbaiki.
  • Tidak memberi komentar – Selalu beri nama variabel dan catatan agar mudah dipahami oleh orang lain (atau diri Anda di masa depan).

Kesimpulan

Menguasai dasar-dasar PLC untuk pemula adalah langkah pertama menuju pabrik yang lebih cerdas dan efisien. Anda tidak perlu peralatan mahal untuk mulai belajar.

Dengan perangkat terbuka dan terjangkau seperti [Folks FC100-B], Anda dapat mempraktikkan logika, konektivitas, dan integrasi IoT dalam satu perangkat.

Siap memulai proyek pertama Anda? Kunjungi [Shop Page] kami untuk melihat perangkat yang digunakan dalam panduan ini.
