Memahami apa itu ladder diagram serta peran krusialnya dalam dunia pemrograman PLC

Kalau Anda baru terjun ke dunia otomasi industri, pasti bakal sering dengar istilah Ladder Diagram. Meskipun namanya terdengar teknis, sebenarnya konsepnya cukup simpel dan sangat visual.

Berikut adalah panduan sederhana untuk memahami apa itu ladder diagram dan perannya yang sangat krusial dalam pemrograman PLC.

Peran ladder diagram dalam sistem kontrol industri

Dalam sebuah pabrik, PLC (Programmable Logic Controller) bertindak sebagai “otak”. Nah, Ladder Diagram (LD) adalah cara kita berbicara atau memberikan instruksi kepada otak tersebut.

Peran utamanya meliputi:

Pengendali Otomatis: Mengatur kapan mesin harus menyala, berhenti, atau bergerak berdasarkan input dari sensor.
Jembatan Logika: Mengubah logika fisik (seperti menekan tombol) menjadi instruksi digital yang dimengerti mesin.
Sistem Pengaman (Interlocking): Memastikan mesin tidak berjalan jika pintu pengaman terbuka atau jika ada kondisi bahaya, demi menjaga keselamatan pekerja.

Alasan ladder diagram menjadi bahasa PLC paling populer

Meskipun sekarang ada bahasa pemrograman berbasis teks yang canggih, Ladder Diagram tetap menjadi raja di industri. Berikut alasannya:

1. Sangat Mirip dengan Skema Listrik

Sebelum ada PLC, pabrik menggunakan ribuan kabel dan relai fisik. Teknisi listrik zaman dulu terbiasa membaca diagram kabel. Karena apa itu ladder diagram dirancang sangat mirip dengan skema listrik (simbol kontak dan koil), para teknisi tidak perlu belajar coding dari nol untuk beralih ke sistem komputer.

2. Memudahkan Proses Troubleshooting (Pelacakan Masalah)

Ini adalah alasan paling krusial. Saat mesin pabrik mati tiba-tiba, setiap detik sangat berharga (karena menyangkut biaya produksi).

Di Ladder Diagram, jalur yang dialiri “listrik” akan menyala (biasanya berubah warna jadi hijau di layar). Contohnya ketika PLC lagi online, instruksi yang kondisinya terpenuhi (True/Logika 1) bakal berubah warna, biasanya jadi hijau menyala.
Teknisi bisa langsung melihat: “Oh, sensor A tidak menyala, makanya motor B tidak jalan.” Proses ini jauh lebih cepat daripada membaca ribuan baris kode teks.

3. Standar Global (IEC 61131-3)

Ladder Diagram bukan sekadar tren, tapi standar internasional. Jika kamu bisa membaca Ladder Diagram di PLC merek A, kamu tidak akan kesulitan membacanya di PLC merek B. Ini membuatnya menjadi keterampilan wajib bagi setiap engineer elektro.

4. Keamanan dan Keandalan

Bahasa ini dieksekusi secara berurutan (scan cycle) oleh PLC, sehingga perilakunya sangat bisa diprediksi. Dalam industri, kepastian bahwa “jika tombol ditekan, mesin pasti berhenti” adalah harga mati yang tidak bisa ditawar. Secara standar industri, tombol Emergency Stop (E-Stop) harus memutus aliran listrik secara fisik (hardware) lewat kontaktor, bukan cuma nunggu kode PLC selesai di-scan. Ketika sistemnya makin kompleks dan butuh respon di bawah 1 milidetik, menggunakan FPGA yang bisa proses semuanya secara paralel tanpa menunggu antrean

Konsep Dasar Ladder Diagram PLC

Memahami apa itu ladder diagram sebenarnya tidak sesulit yang dibayangkan. Jika kamu pernah melihat tangga atau rangkaian listrik sederhana, kamu sudah memahami 50% dari konsep dasarnya. Berikut adalah penjelasan konsep dasar Ladder Diagram (LD) dengan cara yang paling sederhana.

Pengertian ladder diagram PLC

Memprogram PLC (Programmable Logic Controller). Sesuai namanya, tampilannya menyerupai sebuah tangga.

Bahasa ini diciptakan agar para teknisi listrik tidak perlu belajar bahasa pemrograman teks yang rumit (seperti C++ atau Python) untuk menjalankan mesin pabrik. Cukup dengan menyusun simbol-simbol listrik secara visual, mesin sudah bisa bekerja secara otomatis.

Analogi ladder diagram dengan rangkaian relay

Sebelum ada PLC, pabrik menggunakan ribuan Relay (saklar magnetik) yang dihubungkan dengan kabel fisik yang sangat rumit.

Dulu (Rangkaian Relay): Jika ingin mengubah logika mesin, kamu harus mencopot kabel dan memasangnya kembali secara manual. Ribet dan rawan salah sambung.
Sekarang (Ladder Diagram): Semua kabel fisik itu dipindahkan ke dalam software. Kamu tinggal “menggambar” jalur kabelnya di komputer.

Analoginya: Jika Rangkaian Relay adalah surat fisik yang harus ditulis tangan dan dikirim manual, maka Ladder Diagram adalah email—lebih cepat, mudah diedit, dan tidak berantakan.

Struktur dasar: rail, rung, dan alur logika

Untuk menguasai apa itu ladder diagram, kamu hanya perlu memahami tiga bagian utama penyusun “tangga” tersebut:

1. Rails (Tiang Tangga)

Terdapat dua garis vertikal di sisi kiri dan kanan.

Rail Kiri: Dianggap sebagai sumber daya (tegangan positif/fase).
Rail Kanan: Dianggap sebagai jalur netral atau pembuangan. Logika listrik mengalir dari kiri ke kanan.

Jadi kalau rail kiri dan rail kanan ga nyambung mesin tidak akan berjalan dan pada rail jalur tidak boleh terlewat.

2. Rungs (Anak Tangga)

Garis horizontal yang menghubungkan kedua rails. Di sinilah instruksi program diletakkan. Sebuah program PLC bisa memiliki puluhan hingga ratusan rungs tergantung seberapa rumit mesinnya. PLC Membaca rung dari atas sampai bawah. lalu kembali keatas lagi, ini yang dinamakan Scan Cycle.

3. Alur Logika (Input & Output)

Pada setiap rung, kita menempatkan komponen:

Input (Sisi Kiri): Berupa simbol kontak (seperti saklar atau sensor).
Output (Sisi Kanan): Berupa simbol koil (seperti motor, lampu, atau katup mesin).

Cara Kerjanya Secara Sederhana

Logika dalam apa itu ladder diagram bekerja dengan prinsip “kelangsungan arus” (continuity).

Jika saklar di sisi kiri (Input) tertutup/aktif, maka “arus” akan mengalir melewati rung.
Arus tersebut kemudian akan mencapai sisi kanan (Output).
Hasilnya? Lampu menyala atau mesin bergerak.

Simbol Dasar dalam Ladder Diagram PLC

Setelah memahami apa itu ladder diagram sebagai “tangga logika”, sekarang saatnya kita mengenal “anak tangga” tersebut secara lebih detail. Di dalam setiap baris program, terdapat simbol-simbol standar yang mewakili instruksi tertentu.

Berikut adalah panduan sederhana mengenai simbol-simbol dasar yang wajib kamu ketahui dalam pemrograman PLC.

Kontak NO (Normally Open)

Simbol ini digambarkan dengan dua garis vertikal sejajar yang terputus (seperti kapasitor).

Cara Kerja: Dalam kondisi normal (sebelum ditekan/aktif), arus tidak bisa lewat.
Analogi: Seperti tombol bel rumah. Bel baru akan berbunyi hanya jika kamu menekan tombolnya.
Logika: Jika Input = 1 (Aktif), maka Arus Mengalir.

Kontak NC (Normally Closed)

Simbolnya mirip NO, namun ada garis diagonal yang memotong di tengahnya.

Cara Kerja: Dalam kondisi normal (sebelum diapa-apakan), arus sudah mengalir. Arus justru akan terputus jika kontak ini diaktifkan.
Analogi: Seperti tombol Emergency Stop. Mesin berjalan terus, tapi begitu tombol ditekan, aliran listrik langsung terputus demi keamanan.
Logika: Jika Input = 1 (Aktif), maka Arus Terputus.

Coil (Output)

Simbol ini biasanya berbentuk lingkaran atau kurung tutup ( ) yang terletak di ujung paling kanan sebuah rung.

Cara Kerja: Mewakili perangkat fisik yang ingin kita gerakkan.
Contoh: Lampu indikator, motor listrik, atau katup udara (solenoid).
Logika: Jika jalur di sisi kiri tersambung, maka Coil akan aktif (ON).

Timer (TON, TOF)

Dalam apa itu ladder diagram, Timer digunakan jika kita ingin memberikan jeda waktu pada sebuah proses.

TON (Timer On-Delay): Menunggu beberapa detik setelah saklar ditekan sebelum akhirnya menyalakan mesin. (Contoh: Eskalator yang baru bergerak 3 detik setelah sensor mendeteksi orang).
TOF (Timer Off-Delay): Mematikan mesin beberapa saat setelah saklar dilepas. (Contoh: Lampu kabin mobil yang tetap menyala sebentar setelah pintu ditutup).

Counter (CTU, CTD)

Simbol ini digunakan untuk menghitung jumlah kejadian atau benda yang lewat.

CTU (Count Up): Menghitung maju (1, 2, 3…). Digunakan untuk menghitung jumlah produk yang masuk ke dalam kardus.
CTD (Count Down): Menghitung mundur (10, 9, 8…). Sering digunakan untuk memantau sisa kapasitas ruang parkir atau stok barang.

Cara Kerja Ladder Diagram pada PLC

Banyak orang mengira PLC adalah komputer yang “berpikir” secara acak, padahal mesin ini sangat disiplin dan bekerja dalam sebuah siklus yang konstan. Kalau kamu ingin benar-benar memahami apa itu ledder diagram (atau lebih tepatnya Ladder Diagram), kita harus melihat bagaimana PLC membaca logika tersebut.

Konsep scan cycle PLC

PLC tidak bekerja terus-menerus secara real-time seperti manusia, melainkan bekerja dalam Scan Cycle (siklus pemindaian) yang sangat cepat. Bayangkan PLC seperti atlet yang menarik napas, memproses data, dan mengembuskan napas—siklus ini berulang ribuan kali dalam satu detik.

Satu siklus penuh terdiri dari tiga tahap:

Input Scan: PLC “melihat” kondisi dunia luar (seperti menanyakan “Apakah tombol ditekan?”).
Program Execution: PLC menjalankan program Ladder kamu (memproses logika).
Output Scan: PLC memerintahkan aksi (seperti “Nyalakan lampu sekarang!”).

Setelah selesai, PLC akan kembali ke tahap pertama dan mengulanginya lagi tanpa henti. Inilah yang membuat mesin terasa bereaksi instan.

Urutan eksekusi ladder diagram

Jika kamu bertanya apa itu ledder diagram dalam konteks cara kerjanya, bayangkan seperti saat kamu membaca buku. PLC memproses Ladder Diagram dengan aturan yang sangat ketat:

Dari Atas ke Bawah: PLC akan membaca rung (anak tangga) pertama, lalu turun ke rung kedua, ketiga, dan seterusnya hingga baris paling bawah.

Dari Kiri ke Kanan: Di dalam setiap rung, PLC membaca logika dari sisi kiri (Input) ke sisi kanan (Output).

Karena PLC bekerja sangat cepat, urutan ini sangat penting. Jika kamu menaruh instruksi penting di bawah, PLC akan memastikan baris di atasnya selesai diproses terlebih dahulu.

Hubungan input, program, dan output

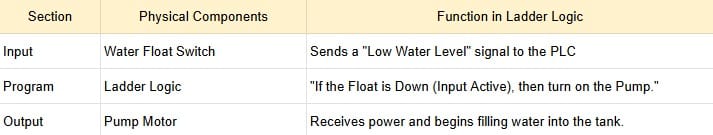

Untuk lebih memahami apa itu ladder diagram dalam aksi nyata, bayangkan sebuah sistem Pompa Air Otomatis:

Contoh Ladder Diagram PLC Sederhana

Contoh rangkaian ON-OFF motor

1. Contoh Rangkaian ON-OFF Motor (Self-Holding)

Ini adalah logika dasar untuk menyalakan motor dengan satu tombol Start dan mematikannya dengan satu tombol Stop.

Struktur Ladder:

Input 1: Tombol Start (Kontak NO)
Input 2: Tombol Stop (Kontak NC)
Output: Motor (Coil)
Latching (Kunci): Kontak bantu dari Motor yang dipasang paralel dengan tombol Start.

Alur Kerja Program:

Saat tombol Start ditekan, arus mengalir ke Motor.
Begitu Motor aktif, kontak bantu miliknya (latching) juga ikut menutup.
Sekarang, meskipun tangan kamu melepas tombol Start, arus tetap mengalir melalui jalur “kunci” tadi. Motor tetap menyala.
Motor hanya akan mati jika tombol Stop ditekan, karena tombol ini memutus semua aliran arus pada rung tersebut.

Contoh ladder diagram lampu dengan push button

Bayangkan sebuah lampu gudang yang hanya menyala jika kamu terus menekan tombolnya (seperti bel pintu). Ini adalah contoh apa itu ladder diagram dalam bentuk yang paling simpel (tanpa pengunci).

Struktur Ladder:

Input: Push Button (Kontak NO)
Output: Lampu (Coil)

Alur Kerja Program:

Kondisi awal: Lampu mati karena kontak Push Button masih terbuka (NO).
Saat kamu menekan Push Button, kontak menjadi tertutup (tersambung).
Arus mengalir dari rail kiri ke rail kanan melewati Lampu.
Lampu menyala.
Begitu tombol dilepas, kontak kembali terbuka dan lampu langsung mati.

Kesimpulan Sederhana

Dalam memahami apa itu ladder diagram, ingatlah prinsip “Input -> Logika -> Output”.

Input adalah apa yang kamu lakukan (tekan tombol).
Logika adalah bagaimana kamu menyusun instruksinya (pakai pengunci atau tidak).
Output adalah hasil akhirnya (motor berputar atau lampu menyala).

Menggunakan Ladder Diagram membuat sistem kabel yang rumit di panel listrik jadi jauh lebih ringkas dan mudah diatur lewat layar komputer.
